380V وال ماونٹڈ ایکٹو ہارمونک فلٹر
گیایا 380V وال ماونٹڈ ایکٹو ہارمونک فلٹر پیش کرتا ہے ، جو جدید ٹیکنالوجی کے ساتھ ہماری چائنا فیکٹری میں ڈیزائن اور تیار کیا جاتا ہے۔ اعلی کارکردگی ، انسٹال کرنے میں آسان ، اور مختلف ایپلی کیشنز کے لئے قابل اعتماد۔ مزید تفصیلات کے لئے اور بہترین سودا حاصل کرنے کے لئے اب ہم سے رابطہ کریں!
380V وال ماونٹڈ ایکٹو ہارمونک فلٹر (اے ایچ ایف) تین فیز فور وائر (3p4W) اور تھری فیز تھری تار (333W) 380V پاور سسٹم میں ہارمونک تخفیف کے لئے ایک مضبوط حل پیش کرتا ہے۔ اعلی درجے کی ڈی ایس پی+سی پی ایل ڈی ڈیجیٹل کنٹرول اور تین سطحی ٹوپولوجی کو ملازمت دینا ، یہ خلائی بچت کرنے والا یونٹ عین مطابق ہارمونک موجودہ معاوضہ فراہم کرتا ہے۔ کلیدی خصوصیات میں ایک وسیع ہارمونک فلٹرنگ رینج (دوسرا سے 50 ویں ہارمونک) ، ایک اعلی فلٹرنگ ریٹ (95 ٪ تک) ، اور آسان متوازی کنکشن اور بحالی کے لئے ایک ماڈیولر ڈیزائن شامل ہے۔ مختلف موجودہ درجہ بندی (25a سے 150a) میں دستیاب ، 380V وال ماونٹڈ اے ایچ ایف صنعتی ماحول کی طلب میں مستحکم اور موثر بجلی کے معیار کو یقینی بناتا ہے۔
ماڈل کی تفصیل:
| Gy | اے ایچ ایف | 0.4 | 50a | / | 4l | W |
| انٹرپرائز کوڈ | فعال ہارمونک فلٹر | وولٹیج کی سطح 0.4: 380V ± 20 ٪ |
ریٹیڈ صلاحیت （KVAR） 25/50/75/100/150a | 3 ایل: تھری فیز تھری وائر 4 ایل: تھری فیز فور وائر |
ڈبلیو: وال ماونٹڈ |
خصوصیات:
Hor ہارمونک کرنٹ کے درست معاوضے کے حصول کے لئے ڈی ایس پی+سی پی ایل ڈی تمام ڈیجیٹل کنٹرول کور ، تین سطح کے ٹوپولوجی ٹکنالوجی ، ایڈوانسڈ ہارمونک ڈیٹیکشن الگورتھم اور پی ڈبلیو ایم کنٹرول حکمت عملی کا استعمال کریں۔
mod ماڈیولر ڈیزائن کو اپنائیں ، جو ایک سے زیادہ ماڈیولز کے متوازی کنکشن کی سہولت فراہم کرتا ہے ، تھوڑی سی جگہ لیتا ہے اور اسے برقرار رکھنا آسان ہے۔
independent آزاد ہوا نالیوں اور آزاد گوداموں کا ساختی ڈیزائن سامان کے مستحکم آپریشن کو یقینی بناتا ہے۔
● یہ 2 سے 50 ہارمونکس تک ، ہارمونکس کی ایک وسیع رینج میں ہارمونکس کو فلٹر کرسکتا ہے ، اور ایک ہی وقت میں تین فیز عدم توازن کے مسئلے کو حل کرسکتا ہے۔
harmon ہارمونک فلٹرنگ کی شرح زیادہ ہے۔ اگر صلاحیت کی اجازت دیتا ہے تو ، ہارمونک موجودہ فلٹرنگ کی شرح 95 ٪ تک زیادہ ہوسکتی ہے۔ سامان کے طویل مدتی مستحکم آپریشن کو یقینی بنانے کے لئے 100 ٪ موجودہ محدود آؤٹ پٹ سیٹ کریں۔
درخواستیں:
صنعتی ایپلی کیشنز کی ایک حد میں بجلی کے معیار کو برقرار رکھنے کے لئے 380V وال ماونٹڈ ایکٹو ہارمونک فلٹرز ضروری ہیں:
● صنعتی آٹومیشن:حساس آٹومیشن آلات کی حفاظت اور متغیر فریکوینسی ڈرائیوز (VFDs) ، روبوٹکس اور دیگر اہم بوجھ کے قابل اعتماد آپریشن کو یقینی بنانا۔
● مینوفیکچرنگ پلانٹس:ہارمونک مسخ کو کم سے کم کرکے بجلی کے معیار کو بہتر بنانا اور توانائی کے اخراجات کو کم کرنا۔
● ڈیٹا سینٹرز:آئی ٹی کے اہم انفراسٹرکچر کے لئے صاف طاقت فراہم کرنا اور بجلی کے اتار چڑھاو کی وجہ سے ڈیٹا میں کمی کو روکنا۔
● تیل اور گیس کی صنعت:سخت ماحول میں پمپ ، کمپریسرز اور دیگر ضروری سامان کے قابل اعتماد آپریشن کو یقینی بنانا۔
● قابل تجدید توانائی کے نظام:بجلی کے معیار اور استحکام کو برقرار رکھتے ہوئے قابل تجدید توانائی کے ذرائع کو گرڈ میں ضم کرنا۔
380V وال ماونٹڈ ایکٹو ہارمونک فلٹرز تین فیز 380V ایپلی کیشنز میں بجلی کے معیار کو بہتر بنانے کے لئے ایک قابل اعتماد اور موثر حل فراہم کرتے ہیں۔
تکنیکی پیرامیٹرز:
| 220V سیریز | 380V سیریز | 500V سیریز | 690V سیریز | ||
| اونچائی | <2000m ، 2000m سے اوپر ، GB/T3859.2 کے مطابق ڈیرٹ کریں | ||||
| محیطی درجہ حرارت | -20 ～+50 ℃ | ||||
| نسبتا نمی | ≤90 ٪ ، جب ماہانہ کم سے کم درجہ حرارت 25 ℃ ہوتا ہے تو سطح پر کوئی سنکشیف نہیں ہوتا ہے | ||||
| آلودگی کی سطح | سطح III ذیل میں | ||||
| آپریٹنگ وولٹیج | AC220V ± 20 ٪ | AC380V ± 20 ٪ | AC500V ± 20 ٪ | AC690V ± 20 ٪ | |
| کام کرنے کی فریکوئنسی | 50Hz ± 5 ٪ | ||||
| معاوضہ موجودہ | 25a | 25/50/75/100/150a | 100a | 100a | |
| گرڈ ڈھانچہ | l/n | 3p3w/3p4w | 3p3w/3p4w | 3p3w/3p4w | |
| متوازی طور پر منسلک یونٹوں کی تعداد | ulimited | ||||
| مجموعی طور پر مشین کی کارکردگی | ≥97 ٪ | ||||
| گرڈ ڈھانچہ | 32 کلو ہرٹز | 16 کلو ہرٹز | 12.8kHz | 12.8kHz | |
| معاوضہ کی حد | 2 ～ 50 وقت ، ایک معاوضہ کی شرح سایڈست ہے | ||||
| فنکشن کا انتخاب | رد عمل کی طاقت | رد عمل کی طاقت ، رد عمل کی طاقت + توازن | |||
| رد عمل سے متعلق معاوضے کی شرح | ≥95 ٪ | > 92 ٪ | |||
| غیر جانبدار فلٹرنگ کی صلاحیت | غیر جانبدار لائن فلٹرنگ کی صلاحیت مرحلے کے فلٹرنگ کی صلاحیت سے 3 گنا ہے | ||||
| مکمل ردعمل کا وقت | m 10 ایم ایس | ＜ 40 ملی میٹر | ＜ 40 ملی میٹر | ＜ 40 ملی میٹر | |
| شور | ≤60db | ≤60db | ≤65db | ≤65db | |
| کنٹرول کا طریقہ | 2 طرفہ RS485 انٹرفیس (جی پی آر ایس/وائی فائی کی حمایت کرتا ہے) | ||||
| تحفظ | اوورلوڈ ، سافٹ ویئر/ہارڈ ویئر اوورکورینٹ ، گرڈ اوور وولٹیج اور انڈر وولٹیج ، بجلی کی ناکامی ، اوورپرمیچر ، فریکوینسی اسامانیتا سے بچاؤ ، وغیرہ۔ | اوورلوڈ ، سافٹ ویئر/ہارڈ ویئر اوورکورینٹ ، گرڈ اوور وولٹیج اور انڈر وولٹیج ، گرڈ وولٹیج عدم توازن ، بجلی کی ناکامی ، اوورٹیمپریٹریچر ، فریکوئنسی اسامانیتا ، شارٹ سرکٹ پروٹیکشن وغیرہ۔ | |||
| تنصیب کا طریقہ | ریک/وال ماونٹڈ | ریک | |||
| آنے والی لائن | واپس آنے والی （ریک کی قسم） 、 اوپری آنے والا （دیوار ماونٹڈ） | واپس آنے والی لائن | |||
| تحفظ کی سطح | IP20 | ||||
ماڈل اور تصریح:
| ماڈلز | ||||
|---|---|---|---|---|

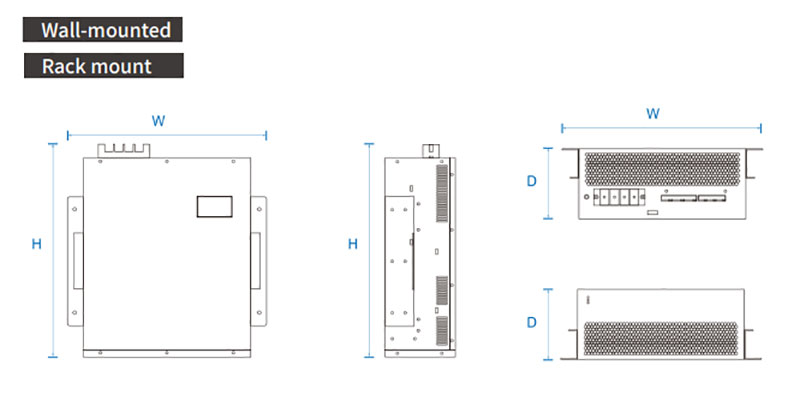

| ماڈل نمبر | ریٹیڈ کرنٹ (ا) | سسٹم وولٹیج (V) | طول و عرض (D*W*H) | کولنگ کا طریقہ |
| GY APF-0.22-25A/2L-R/W. | 25 | 220 | 220*330*160 ملی میٹر | جبری ہوا سے ٹھنڈا ہونا |
| GY APF-0.4-25A/4L-R/W. | 25 | 380 ± 20 ٪ | 460*490*89 ملی میٹر | |
| GY APF-0.4-50A/4L-R/W. | 50 | 380 ± 20 ٪ | 460*490*89 ملی میٹر | |
| GY APF-0.4-75A/4L-R/W. | 75 | 380 ± 20 ٪ | 500*510*190 ملی میٹر | |
| GY APF-0.4-100A/4L-R/W. | 100 | 380 ± 20 ٪ | 500*550*240 ملی میٹر | |
| GY APF-0.4-150A/4L-R/W. | 150 | 380 ± 20 ٪ | 500*550*240 ملی میٹر | |
| GY APF-0.5-100A/4L-R/W. | 100 | 500 ± 20 ٪ | 495*675*275 ملی میٹر | |
| GY APF-0.69-100A/4L-R/W. | 100 | 690 ± 20 ٪ | 495*675*275 ملی میٹر | |
