500V ریک ماؤنٹ ایکٹو ہارمونک فلٹر
ایک قابل اعتماد 500V ریک ماؤنٹ ایکٹو ہارمونک فلٹر کی تلاش ہے؟ گیایا تھوک قیمتوں پر اعلی معیار کے حل پیش کرتا ہے ، جو تیز رفتار صنعتوں کے تقاضوں کو پورا کرنے کے لئے ڈیزائن کیا گیا ہے۔ ہمارے فلٹرز زیادہ سے زیادہ کارکردگی اور کارکردگی کو یقینی بناتے ہیں۔ مزید معلومات کے لئے اور ہماری فیکٹری سے براہ راست بہترین سودا حاصل کرنے کے لئے ہم سے رابطہ کریں!
500V ریک ماؤنٹ ایکٹو ہارمونک فلٹر (اے ایچ ایف) 500V (± 20 ٪) تھری فیز چار تار (3p4W) اور تھری فیز تھری تار (333W) پاور سسٹم میں ہارمونک تخفیف کے لئے ایک مضبوط حل پیش کرتا ہے۔ یہ ریک ماونٹڈ یونٹ جدید ڈی ایس پی+سی پی ایل ڈی ڈیجیٹل کنٹرول اور 50 ویں ہارمونک تک عین مطابق ہارمونک موجودہ معاوضے کے لئے تین سطحی ٹوپولوجی کو ملازمت دیتا ہے۔ اس کا ماڈیولر ڈیزائن متوازی کنکشن کے ذریعہ اسکیل ایبلٹی کی سہولت فراہم کرتا ہے ، جس سے بحالی کو آسان بناتے ہوئے اعلی صلاحیت کو قابل بنایا جاتا ہے۔ 100A درجہ بند موجودہ ماڈل اعلی وولٹیج ایپلی کیشنز میں ہارمونک مسخ کو مؤثر طریقے سے حل کرتا ہے۔ جبری ہوا کا ٹھنڈا ہونا قابل اعتماد ، طویل مدتی آپریشن کو یقینی بناتا ہے۔ 500V ریک ماؤنٹ ایکٹو ہارمونک فلٹر صنعتی ماحول کا مطالبہ کرنے کے لئے غیر معمولی بجلی کے معیار کا انتظام فراہم کرتا ہے۔
ماڈل کی تفصیل:
| Gy | اے ایچ ایف | 0.5 | 100a | / | 4l | R |
| انٹرپرائز کوڈ | فعال ہارمونک فلٹر | وولٹیج کی سطح 0.5: 500V ± 20 ٪ |
ریٹیڈ صلاحیت （KVAR） 100A | 3 ایل: تھری فیز تھری وائر 4 ایل: تھری فیز فور وائر |
R: ریک ماؤنٹ |
خصوصیات:
Hor ہارمونک کرنٹ کے درست معاوضے کے حصول کے لئے ڈی ایس پی+سی پی ایل ڈی تمام ڈیجیٹل کنٹرول کور ، تین سطح کے ٹوپولوجی ٹکنالوجی ، ایڈوانسڈ ہارمونک ڈیٹیکشن الگورتھم اور پی ڈبلیو ایم کنٹرول حکمت عملی کا استعمال کریں۔
mod ماڈیولر ڈیزائن کو اپنائیں ، جو ایک سے زیادہ ماڈیولز کے متوازی کنکشن کی سہولت فراہم کرتا ہے ، تھوڑی سی جگہ لیتا ہے اور اسے برقرار رکھنا آسان ہے۔
independent آزاد ہوا نالیوں اور آزاد گوداموں کا ساختی ڈیزائن سامان کے مستحکم آپریشن کو یقینی بناتا ہے۔
● یہ 2 سے 50 ہارمونکس تک ، ہارمونکس کی ایک وسیع رینج میں ہارمونکس کو فلٹر کرسکتا ہے ، اور ایک ہی وقت میں تین فیز عدم توازن کے مسئلے کو حل کرسکتا ہے۔
harmon ہارمونک فلٹرنگ کی شرح زیادہ ہے۔ اگر صلاحیت کی اجازت دیتا ہے تو ، ہارمونک موجودہ فلٹرنگ کی شرح 95 ٪ تک زیادہ ہوسکتی ہے۔ سامان کے طویل مدتی مستحکم آپریشن کو یقینی بنانے کے لئے 100 ٪ موجودہ محدود آؤٹ پٹ سیٹ کریں۔
درخواستیں:
500V ریک ماؤنٹ ایکٹو ہارمونک فلٹرز مختلف اعلی وولٹیج ایپلی کیشنز میں بجلی کے معیار اور آلات کی وشوسنییتا کو برقرار رکھنے کے لئے ضروری ہیں:
● بھاری صنعت:صنعتی ترتیبات کا مطالبہ کرنے میں بڑی موٹرز ، وی ایف ڈی ، اور دیگر غیر لکیری بوجھ کے ذریعہ تیار کردہ ہارمونکس کو کم کرنا۔
● قابل تجدید توانائی کے نظام:اعلی وولٹیج گرڈ سے منسلک شمسی اور ہوا کے فارموں سے بجلی کی پیداوار کو مستحکم کرنا۔
● تیل اور گیس:اعلی وولٹیج بجلی کی تقسیم کے نظام میں اہم آلات کے قابل اعتماد آپریشن کو یقینی بنانا۔
● کان کنی کے کام:حساس الیکٹرانک آلات کی حفاظت اور سخت ماحول میں بجلی کے معیار کو برقرار رکھنا۔
500V ریک ماؤنٹ ایکٹو ہارمونک فلٹرز اعلی وولٹیج پاور سسٹم کے لئے جدید ہارمونک تخفیف فراہم کرتے ہیں ، استحکام اور وشوسنییتا کو یقینی بناتے ہیں۔
تکنیکی پیرامیٹرز:
| 220V سیریز | 380V سیریز | 500V سیریز | 690V سیریز | ||
| اونچائی | <2000m ، 2000m سے اوپر ، GB/T3859.2 کے مطابق ڈیرٹ کریں | ||||
| محیطی درجہ حرارت | -20 ～+50 ℃ | ||||
| نسبتا نمی | ≤90 ٪ ، جب ماہانہ کم سے کم درجہ حرارت 25 ℃ ہوتا ہے تو سطح پر کوئی سنکشیف نہیں ہوتا ہے | ||||
| آلودگی کی سطح | سطح III ذیل میں | ||||
| آپریٹنگ وولٹیج | AC220V ± 20 ٪ | AC380V ± 20 ٪ | AC500V ± 20 ٪ | AC690V ± 20 ٪ | |
| کام کرنے کی فریکوئنسی | 50Hz ± 5 ٪ | ||||
| معاوضہ موجودہ | 25a | 25/50/75/100/150a | 100a | 100a | |
| گرڈ ڈھانچہ | l/n | 3p3w/3p4w | 3p3w/3p4w | 3p3w/3p4w | |
| یونٹوں کی تعداد متوازی میں جڑا ہوا |
ulimited | ||||
| مجموعی طور پر مشین کی کارکردگی | ≥97 ٪ | ||||
| گرڈ ڈھانچہ | 32 کلو ہرٹز | 16 کلو ہرٹز | 12.8kHz | 12.8kHz | |
| معاوضہ کی حد | 2 ～ 50 وقت ، ایک معاوضہ کی شرح سایڈست ہے | ||||
| فنکشن کا انتخاب | رد عمل کی طاقت | رد عمل کی طاقت ، رد عمل کی طاقت + توازن | |||
| رد عمل کی طاقت معاوضے کی شرح |
≥95 ٪ | > 92 ٪ | |||
| غیر جانبدار فلٹرنگ صلاحیت |
غیر جانبدار لائن فلٹرنگ کی صلاحیت مرحلے کے فلٹرنگ کی صلاحیت سے 3 گنا ہے | ||||
| مکمل ردعمل کا وقت | m 10 ایم ایس | ＜ 40 ملی میٹر | ＜ 40 ملی میٹر | ＜ 40 ملی میٹر | |
| شور | ≤60db | ≤60db | ≤65db | ≤65db | |
| کنٹرول کا طریقہ | 2 طرفہ RS485 انٹرفیس (جی پی آر ایس/وائی فائی کی حمایت کرتا ہے) | ||||
| تحفظ | اوورلوڈ ، سافٹ ویئر/ہارڈ ویئر اوورکورینٹ ، گرڈ اوور وولٹیج اور انڈر وولٹیج ، بجلی کی ناکامی ، اوورپرمیچر ، فریکوینسی اسامانیتا سے بچاؤ ، وغیرہ۔ | اوورلوڈ ، سافٹ ویئر/ہارڈ ویئر اوورکورینٹ ، گرڈ اوور وولٹیج اور انڈر وولٹیج ، گرڈ وولٹیج عدم توازن ، بجلی کی ناکامی ، اوورٹیمپریٹریچر ، فریکوئنسی اسامانیتا ، شارٹ سرکٹ پروٹیکشن وغیرہ۔ | |||
| تنصیب کا طریقہ | ریک/وال ماونٹڈ | ریک | |||
| آنے والی لائن | واپس آنے والی （ریک کی قسم） 、 اوپری آنے والا （دیوار ماونٹڈ） | واپس آنے والی لائن | |||
| تحفظ کی سطح | IP20 | ||||
ماڈل اور تصریح:
| ماڈلز | ||||
|---|---|---|---|---|

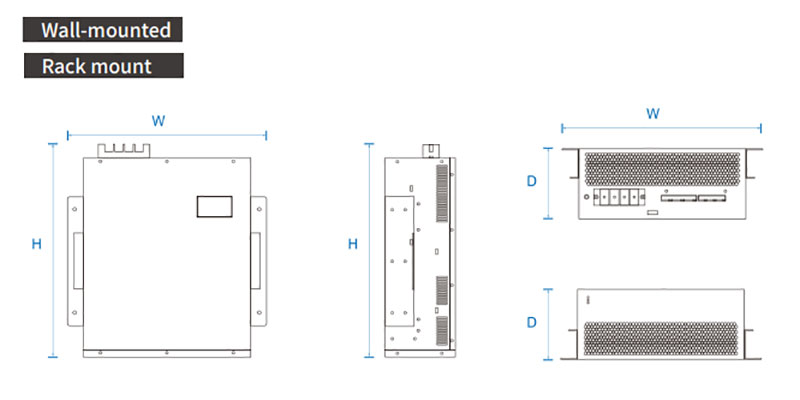

| ماڈل نمبر | ریٹیڈ کرنٹ (ا) | سسٹم وولٹیج (V) | طول و عرض (D*W*H) | کولنگ کا طریقہ |
| GY APF-0.22-25A/2L-R/W. | 25 | 220 | 220*330*160 ملی میٹر | جبری ہوا سے ٹھنڈا ہونا |
| GY APF-0.4-25A/4L-R/W. | 25 | 380 ± 20 ٪ | 460*490*89 ملی میٹر | |
| GY APF-0.4-50A/4L-R/W. | 50 | 380 ± 20 ٪ | 460*490*89 ملی میٹر | |
| GY APF-0.4-75A/4L-R/W. | 75 | 380 ± 20 ٪ | 500*510*190 ملی میٹر | |
| GY APF-0.4-100A/4L-R/W. | 100 | 380 ± 20 ٪ | 500*550*240 ملی میٹر | |
| GY APF-0.4-150A/4L-R/W. | 150 | 380 ± 20 ٪ | 500*550*240 ملی میٹر | |
| GY APF-0.5-100A/4L-R/W. | 100 | 500 ± 20 ٪ | 495*675*275 ملی میٹر | |
| GY APF-0.69-100A/4L-R/W. | 100 | 690 ± 20 ٪ | 495*675*275 ملی میٹر | |
